Замок FLEXCO® RIVET HINGED механическая стыковка лент - купить в России

<< к обзору замков Anker Flexco

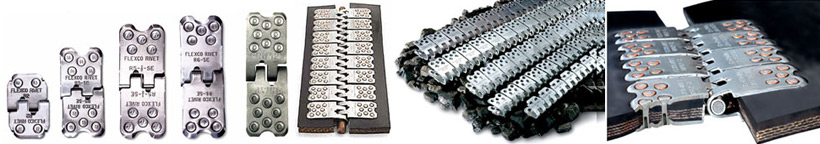

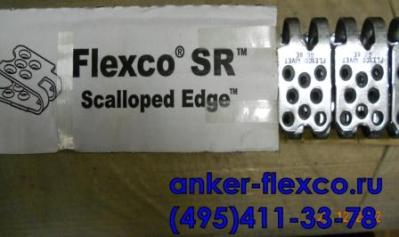

Шарнирные заклепочные соединители конвейерных лент Flexco Rivet Hinged SR Scalloped Edges известные модификации R2-26/650, R2-32/800,R2-40/1000, R2-55/1400, R5-1/2-SE-48/1200, R5-1/2-SE-48/1400, R5-1/2-SE-48/650, R6-SE-32/800, R6-SE-40/1000, R6-SE-48/1200, R6-SE-63/1600,шахтные


механические заклепочные соединения Anker Flexco

Заклепочные соединители Flexco Rivet Hinged (USA) (механические соединительные замки Флекско Ривет) предназначены для выполнения задач по стыковке-соединению конвейерной ленты толщиной от 3 до 25,5мм с минимальным огибанием валов от 125 до 1050мм, при номинальной разрывной нагрузке от 400H/мм до 3500H/мм для конвейеров на открытых и подземных угольных разработках,шахтах, рудниках, ГОКах, карьерах стройматериалов, обогатительных фабриках, сталелитейных и деревообрабатывающих предприятиях, дорожных машин, питателей и др. Вашему вниманию мы предлагаем именно качественные и оригинальные механические соединители Flexco, произведенные именно компанией Flexco и в США, в отличие от множества предложений на рынке России, когда взыскательному Заказчику предлагают дешевые китайские и турецко-индийские подделки, имитирующие даже схожесть маркировки с оригинальной продукцией Flexco, при этом поддельные замки для конвейерных лент конечно имеют меньшую цену, но мало кто знает, что качество металла в упомянутых подделках не соответствует требованиям эксплуатации на Российском рынке.

Замки заклепочного типа разработаны компанией Flexco для конвейерных лент, вулканизация которых невозможна либо затруднена, но при этом необходимо обеспечить высокую прочность (до 3500H/мм) и надежность соединительного стыка транспортерной ленты, например при стыковке конвейерных лент с резиновым рабочим покрытием и поливинилхлоридных лент (ПВХ/РVC) в затрудненных условиях угольных шахт и других подземных горнодобывающих работах и подземных шахтных выработках

К особенностям конструкции зарекомендовавших качеством и надежностью заклепочных стыков Flexco Rivet Hinged можно отнести низкий профиль и зазубренные края замка Flexco, благодаря данной конструкции минимизируется контакт механического соединителя-замка с устройствами очистки ленты (очистительные ножи) , снижается степень износа замка и срок службы соединения ленты значительно увеличивается, также ввиду снижения износа продлевается и срок эксплуатации очистительных устройств, кроме того заклепки расположены на пластине замка Flexco в шахматном порядке, а схема расположения Flexco заклепок на соединителе позволяет достигнуть максимальной прочности соединения конвейерной ленты, так как заклепки Flexco проникают между волокнами транспортерной ленты и не повреждают тканевый каркас конвейерной ленты.

Принцип работы и установки заклепочного замка Flexco Rivet Hinged: Заклепки (монтажные гвозди) применяемые при фиксации заклепочного шарнирного соединителя Flexco , имеют специальную конструкцию, изготовлены из стали либо нержавеющей стали, и состоят из двух частей: непосредственно заклепка, и вмонтированный в нее наконечник-гвоздь, Таким образом при пробивании конвейерной ленты монтажным гвоздем и воздействии удара, наконечник –гвоздь автоматически расклепывает стальную заклепку (картинка) при этом пластины одновременно вжимаются в обкладку ленты, нагрузка соединения распределяется по поверхности стыкуемой ленты равномерно и соединение фиксируется максимально прочно. Кроме указанных достоинств прочность и надежность, установка заклепочного замка облегчается и еще одной особенностью : в заклепочном шарнирном соединении предусмотрена так называемая точка обзора (картинка) которая обеспечивает точность установки соединителя на конвейерную ленту. При небольших количествах выполняемых работ по установке соединителя заклепочного достаточно из инструментов только обычного молотка, но при значительных объемах стыковок фирма Flexco (Флекско) предлагает использовать специально разработанный инструмент и устройства (ссылка), позволяющий рационально оптимизировать и снизить трудоемкость выполнения работ по стыковке конвейерных лент специалистами горнодобывающих отраслей.

Заклепочные шарнирные замки Flexco Rivet Hinged изготавливаются из: металлов и сплавов наиболее соответствующих условиям эксплуатации и особенностям среды применения.

Область применения:Механические соединители Flexco на заклепках предназначены для стыковки поливинилхлоридных и резинотканевых конвейерных лент для конвейеров на открытых и подземных угольных разработках, рудниках,шахтах, ГОКах, карьерах стройматериалов,горно обогатительных фабриках, сталелитейных и деревообрабатывающих предприятиях,на узлах дорожных машин, питателей конвйеера и т. п. Поставляемая нами продукция-замки Flexco имеет 100% оригинальное качество, проведены все необходимые сертификационные испытания и сопровождается СЕРТИФИКАТОМ СООТВЕТСТВИЯ ,соответствует нормам и правилам безопасности, в том числе изделия Flexco разрешены для применения в угольных шахтах.


Основные характеристики



Типоразмер соединения Прочность ленты,
Н/мм
Толщина ленты,
мм
Типоразмер заклепки Min диаметр
барабана,мм
Материал соединения Заказной номер стержня
R 2 400 5-6 A 125 сталь оцинков.
сталь нержав.
NC , NAC , SC , AC ,
NCS, ACS, SSC, HB
6-8 AA
7-10 B
R 5 800 6-8 A 200 сталь нержав.
сталь оцинков.
сплав RustAlloy
NC, NAC , SC , AC,
NCS, ACS, SSC, HB
7-10 B
9-11 C
R5 1/2 1250 8-9 B 250 сталь оцинков.
сплав RustAlloy
ACS6, АС 6, NAC6, SC6
9-10,5 C
10,5-12 C/D
11-13,5 D
13-15 E
R6/RAR6 1400/1600 9-11 C/D 400 сталь оцинков.
сплав RustAlloy
ACS6, АС 6, NAC6, SC6
10,5-13 D
12-14 E
13,5-16 F
15-17 G
R8/RAR8 2000/2500 10,5-13 D 400 сталь оцинков.
сплав RustAlloy
ACS6, АС 6, NAC6, SC6
12-14 E
13,5-16 F
15-17 G
R9C 3500 15-17 G 1050 сплав нержав NCS 967
16,5-19 H
18-21 I
20-22 J NCS 975
21-24 K

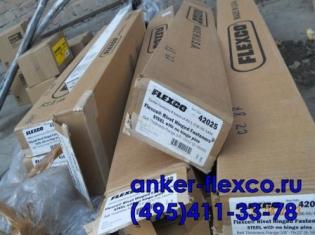

ШАРНИРЫ (две полосы в одной упаковке для одного стыка)


Ширина ленты, мм Типоразмер шарнира Масса упаковки, кг Кол-во заклепок на 1 шарнирный стык
Сталь оцинкованная Сталь нержавеющая Сплав "Растэллой"
500 R2-500 R2S-500   0,75 44
650 R2-650 R2S-650   0,87 56
800 R2-800 R2S-800   1,20 68
1000 R2-1000 R2S-1000   1,50 88
1200 R2-1200 R2S-1200   1,80 108
1400 R2-1400     2,00 124

500 R5-500 R5S-500   1,27 110
650 R5-650 R5S-650 RAR5-650 1,66 140
800 R5-800 R5S-800 RAR5-800 2,20 170
1000 R5-1000 R5S-1000 RAR5-1000 2,54 220
1200 R5-1200 R5S-1200 RAR5-1200 3,13 270
1400 R5-1400 R5S-1400 RAR5-1400 3,56 310
1600 R5-1600 R5S-1600 RAR5-1600 4,10 360

650 R5,5-650 --- RAR5,5-650 2,40 140
800 R5,5-800 --- RAR5,5-800 2,95 170
1000 R5,5-1000 --- RAR5,5-1000 3,68 220
1200 R5,5-1200 --- RAR5,5-1200 4,49 270
1400 R5,5-1400 --- RAR5,5-1400 5,16 310
1600 R5,5-1600 --- RAR5,5-1600 5,89 360
1800 R5,5-1800 --- RAR5,5-1800 6,63 410

800 R6-800 --- RAR6-800 4,00 170
1000 R6-1000 --- RAR6-1000 5,00 220
1200 R6-1200 --- RAR6-1200 6,00 270
1400 R6-1400 --- RAR6-1400 7,00 310
1600 R6-1600 --- RAR6-1600 8,00 360
1800 R6-1800 --- RAR6-1800 9,00 410

1000 R8-1000 --- RAR8-1000 5,00 352
1200 R8-1200 --- RAR8-1200 6,00 432

1200 --- R9S-1200 --- 7,70 432
1400 --- R9S-1400 --- 9,00 496
1600 --- R9S-1600 --- 10,00 576
1800 --- R9S-1800 --- 11,50 656

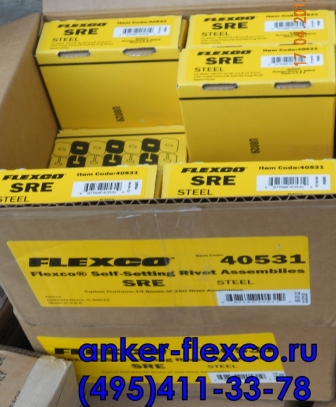

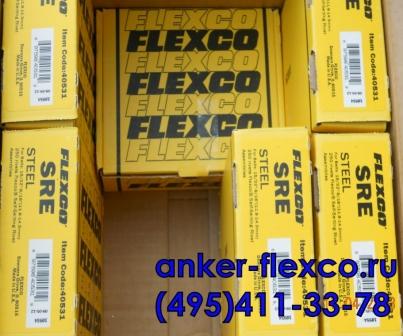

Заклепки - тип 1

замки Anker Flexco
Индекс размера заклепки Заказной номер Кол-во в упаковке, шт. Масса упаковки, кг
Сталь
A SRA 250 1,04
B SRB 250 1,13
C SRC 250 1,18
C/D SRC/D 250 1,27
D SRD 250 1,32
E SRE 250 1,41
F SRF 250 1,41
G SRG 250 1,45
H SRH 250 1,54
I SRI 250 1,65
J SRJ 250 1,73
K SRK 250 1,85
Сталь нержавеющая
A SRA-S 250 1,04
B SRB-S 250 1,13
C SRC-S 250 1,18
C/D SRC/D-S 250 1,27
D SRD-S 250 1,32
E SRE-S 250 1,41
F SRF-S 250 1,41
G SRG-S 250 1,45

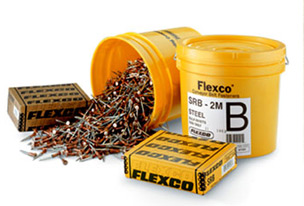

Заклепки - тип 2

замки Anker Flexco
В ведре находятся 60 блоков (полос) заклепок по 20 штук в каждом блоке. Объединяются заклепки в блок с помощью пластмассовой пластинки. Заклепки в блоках - кассетах облегчают монтаж заклепочных замков в затрудненных производственных условиях, в тч в условиях слабого освещения, например уменьшается количество просыпи и потерь заклепок ,повышается скорость выполнения соединения конвейерной ленты.

Индекс размера заклепки Заказной номер Кол-во в ведре, шт.* Масса упаковки, кг
Сталь
A CSRLA 1200 5,89
B CSRLB 1200 6,31
C CSRLC 1200 6,72
C/D CSRLC/D 1200 7,05
D CSRLD 1200 7,28
E CSRLE 1200 7,53
F CSRLF 1200 7,86
G CSRLG 1200 8,11
Сталь нержавеющая
A CSRLA-S 1200 5,84
B CSRLB-S 1200 6,25
C CSRLC-S 1200 6,76
C/D CSRLC/D-S 1200 6,94
D CSRLD-S 1200 7,21
E CSRLE-S 1200 7,47
F CSRLF-S 1200 7,67
G CSRLG-S 1200 7,94



Стержни для шарнирных соединений


Стержни Обозначение Материал соединяющего стержня
замки Anker Flexco NC Стальной канат в нейлоновой оболочке, предохраняющей от коррозии
замки Anker Flexco NCS Канат из нержавеющей стали в нейлоновой оболочке (в условиях сильной коррозии)
замки Anker Flexco NAC Стальной канат со стальной броней и нейлоновой оболочкой
замки Anker Flexco SC Стальной канат без оболочки (для абразивных и остроугольных грузов)
замки Anker Flexco SSC Канат из нержавеющей стали для условий с сильной коррозией
замки Anker Flexco AC Стальной канат со стальной броней
замки Anker Flexco ACS Канат и броня из нержавеющей стали (в условиях коррозии)
замки Anker Flexco NB Канат из бронзы в нейлоновой оболочке (не магнитен)


Ширина ленты, мм Типоразмер шарнира Заказной № стержня Ширина ленты, мм Типоразмер шарнира Заказной № стержня
Сталь Сталь нержавеющая
500 R 2, R 5
375; 550*
(диаметр стержня
6,3 мм)
NC-500-1 500 R 2, R 5
375; 550*
(диаметр стержня
6,3 мм)
NCS-500-1
650 NC-650-1 650 NCS-650-1
800 NC-800-1 800 NCS-800-1
1000 NC-1000-1 1000 NCS-1000-1
1200 NC-1200-1 1200 NCS-1200-1
1400 NC-1400-1 1400 NCS- - 1400-1
1600 NC-1600-1 1600 NCS-1600-1
500 R 2, R 5
375; 550*
(диаметр стержня
6,0 мм)
SC-500-1 500 R 2, R 5
375; 550*
(диаметр стержня
6,0 мм)
SSC-500-1
650 SC-650-1 650 SSC-650-1
800 SC-800-1 800 SSC-800-1
1000 SC-1000-1 1000 SSC-1000-1
1200 SC-1200-1 1200 SSC-1200-1
500 R 2, R 5
375; 550*
(диаметр стержня
6,3 мм)
AC-500-1 500 R 2, R 5
375; 550*
(диаметр стержня
6,3 мм)
ACS-500-1
650 AC-650-1 650 ACS-650-1
800 AC-800-1 800 ACS-800-1
1000 AC-1000-1 1000 ACS-1000-1
1200 AC-1200-1 1200 ACS-1200-1
1400 AC-1400-1 1400 ACS-1400-1
1600 AC-1600-1 1600 ACS-1600-1
500 R 2, R 5
375; 550*
(диаметр стержня
6,3 мм)
NAC-500-1 650 R 5,5 R 6 R8
(диаметр стержня
9,6 мм)
ACS6-650-1
650 NAC-650-1 800 ACS6-800-1
800 NAC-800-1 1000 ACS6-1000-1
1000 NAC-1000-1 1200 ACS6-1200-1
1200 NAC-1200-1 1400 ACS6-1400-1
1400 NAC-1400-1 1600 ACS6-1600-1
1600 NAC-1600-1 1800 ACS6-1800-1
650 R 5,5 R6 R8
(диаметр стержня
9,6 мм)
AC6-650-1 1200 R9S для заклепок
E,F,G,H,I
(диаметр ст. 16 мм )
NCS962-1200-1
800 AC6-800-1 1400 NCS962-1400-1
1000 AC6-1000-1 1600 NCS962-1600-1
1200 AC6-1200-1 1800 NCS962-1800-1
1400 AC6-1400-1 1200 R9S для заклепок
J, K, L
(диаметр ст. 19 мм )
NCS975-1200-1
1600 AC6-1600-1 1400 NCS975-1400-1
1800 AC6-1800-1 1600 NCS975-1600-1
800 R 5,5 R6 R8
(диаметр стержня
10,3 мм)
NAC6-800-1 1800 NCS975-1800-1
1000 NAC6-1000-1 Антимагнитный стержень
1200 NAC6-1200-1 500 R 2, R 5
375; 550*
(диаметр стержня
6,3 мм)
NB-500-1
1400 NAC6-1400-1 650 NB-650-1
1600 NAC6-1600-1 800 NB-800-1
1800 NAC6-1800-1 1000 NB-1000-1
650 R 5,5 R 6 R8
(диаметр стержня
8,8 мм)
SC6-650-1 1200 NB-1200-1
800 SC6-800-1 * Шарнирные болтовые соединения
1000 SC6-1000-1
1200 SC6-1200-1
1400 SC6-1400-1
1600 SC6-1600-1

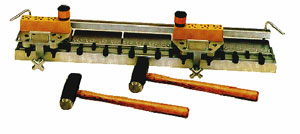

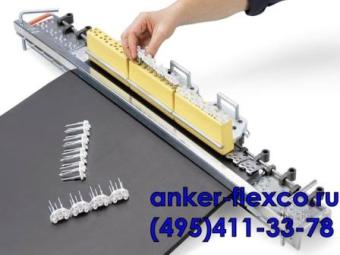

Устройство для монтажа шарниров


Монтажный станок MSRTX с одним ведущим блоком Типоразмер Ширина ленты, мм Масса, кг
монтажный станок MSRTX с одним ведущим блоком MSRTX-30 750 13
MSRTX-36 900 17
MSRTX-42 1050 21
MSRTX-48 1200 23
MSRTX-60 1500 31
Монтажный станок MSRT с двумя ведущими блоками Типоразмер Ширина ленты, мм Масса, кг
монтажный станок MSRT с двумя ведущими блоками MSRT-30E* 750 39,00
MSRT-36E* 900 44,00
MSRT-42E* 1050 49,00
MSRT-48E* 1200 54,00
MSRT-60E* 1500 71,00
MSRT-70 1800 46,00
MSRT8-48 1200 32,00
MSRT8-60 1500 35,00
MSRT8-48E* 1200 54,00
MSRT8-60E* 1500 65,00
MSRT9-48 1200 40,00
MSRT9-60 1500 42,00
MSRT9-72 1800 45,00
MSRT9-84 2100 50,00
* в металлическом ящике
Устройство для резки лент Belt Сutter Типоразмер Ширина ленты, мм Масса, кг
устройство для резки лент Belt Сutter 300330 750 8,70
300336 900 9,00
300342 1050 11,80
300348 1200 12,70
300360 1500 14,90
300372 1800 17,00
30023 Запасное лезвие 0,10
Устройство для снятия обкладок Belt Skiver Типоразмер Масса, кг
устройство для снятия обкладок Belt Skiver FSK -1A 9,30
Запасное лезвие FSK -1В 0,10


Скачать схему установки замков FLEXCO RIVET HINGED (англ.) >>

Скачать каталог замков FLEXCO RIVET HINGED (англ.) >>
