Замок ALLIGATOR® READY SET RS62, RS125, RS187 -купить в России

<< к обзору замков Anker Flexco

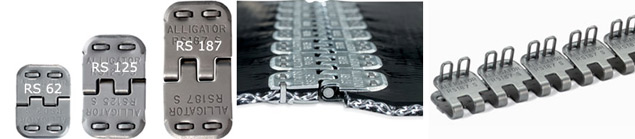

Стыковка конвейерных лент - замок ALLIGATOR READY SET RS62J1200, RS125J1200, RS187J1200


Замки для соединения транспортерных лент марки Alligator Ready Set или просто Alligator в России широко известны благодаря своей универсальности и простоте установки, используются для механической стыковки конвейерных и технологических в широком спектре отраслей. Зачастую стыки этого типа механики и инженеры называют также замок-крокодил . Соединительный замок Alligator марки RS 62 , RS 125, RS 187, широко применяется на конвейерном оборудовании в пищевой промышленности, в деревообрабатывающей отрасли, в аэропортовых хозяйствах в системах транспортировки багажа, на складских и почтовых конвейерах, в сельскохозяйственном оборудовании, в химических отраслях, в конвейерных системах общего назначения и позволяют произвести соединение любых типов полимерных транспортерных лент из ПВХ и полиуретана и резинотканевых лент.
замки стыковочные Anker Flexco

Система скобового крепления Alligator предназначена для соединения транспортерных лент толщиной от 1,5 до 6,4 мм, при минимальных диаметрах огибания валов и барабанов от 50 до 100мм , при номинальном натяжения ленты от 200N/mm до 400N/mm.

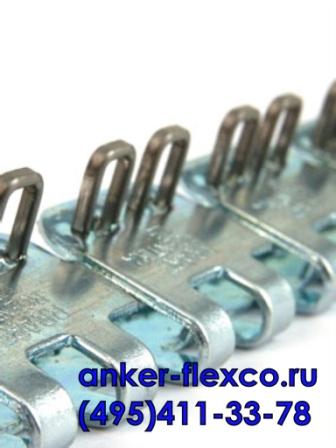

Представляют из себя металлические полосы скобовых креплений с уже вмонтированными скобами, что позволяет значительно сократить время стыковки транспортерной ленты.

Принцип работы и установки соединения Alligator Ready Set: вмонтированные в пластины замка скобы проникают в конвейерную ленту между волокнами каркаса, избегая повреждения корда транспортерной ленты, при помощи молотка выступающая часть скоб пробивается через стыкуемую ленту и и заклепываются крестообразным образом, что в дальнейшем не позволяет расклепываться соединению при натяжении и работе транспортерной ленты. После установки –монтажа шарнирного соединения Alligator Ready Set на каждую сторону конвейерной ленты, лента с уже закрепленными частями замка устанавливается на конвейер, натягивается и каждая часть соединяется специальным соединительным стержнем (тросиком) . Выступающие части стержня при необходимости зажимаются шайбами имеющимися в комплекте, хотя в целом, при натяжении ленты трос достаточно прочно фиксируется в стыке, и риска выскакивания троса из соединения не возникает.

Замки Alligator Ready Set (Aллигатор) изготавливаются из таких материалов как: cталь (с гальваническим покрытием для дополнительной защиты от коррозии)пример маркировки замка Alligator Ready Set из стали: RS62J47/1200NCS, нержавеющая сталь (устойчивая к истиранию, магнитному воздействию, коррозии в результате контакта с кислотами и пр. химическими веществами)пример маркировки шарнира Alligator Ready Set из нержавеющей стали: RS62SJ47/1200NCS ,в случае когда кроме замка из "нержавейки" необходим и трос из нержавеющей стали;трос нержавеющий обозначается SS буквами в конце маркировки. а также из особо прочного сплава Megalloy (Мегаллой), устойчивого к истиранию. Срок службы соединения из сплава Megalloy (Мегаллой) многократно превышает срок службы замка Alligator выполненного из стали.Пример маркировки соединения Alligator Ready Set из сплава Мегаллой: RS62MA47/1200NCS Замки Alligator в исполнении из сплава Megalloy не рекомендуется использовать в условиях ударных нагрузок при агрессивной среде.

Cоединительные тросы (стержень соединительный) производятся компанией Flexco в различных вариантах, лучшим образом соответствующих отрасли применения, наиболее часто в качестве соединительного стержня используется стальной кабель (трос) с нейлоновым (пластиковым) покрытием (стержень тип NC). Нейлоновое покрытие соединительного стержня обеспечивает и дополнительную защиту от коррозии, и облегчает установку стержня при монтаже ленты.

Также соединительные стержни производятся из нержавеющей стали в нейлоновом покрытии (cтержень тип NCS),

Для использования системы скобового крепления Alligator в случаях, где конвейерная лента эксплуатируется на конвейерах плоского типа и транспортируются абразивные материалы или например песчаные, компания Flexco рекомендует устанавливать в качестве соединительного троса стержень из пружинной проволоки из обычной стали (марка стержня SP) либо cтержни из пружинной проволоки в исполнении из нержавеющей стали (марка SS) для использования в соединителях Alligator из нерж. стали.

Достоинства стыковых шарниров Alligator Ready Set: простота установки, быстрота монтажа, отсутствие дополнительного расхода транспортерной ленты, минимум необходимого для закрепления инструмента, кроме того в случае стыка ленты небольшой длины, можно закрепить соединитель и без специальной оснастки при помощи обычного молотка. Торцевая часть соединительного шарнира Aligator Ready Set имеет скошенные края, что исключает зацепы транспортируемых изделий и обеспечивает так называемую гладкость поверхности ленты. Дополнительная информация представлена на сайте Anker-Flexco.ru в разделе каталоги.

Основные характеристики


Типоразмер соединения Прочность ленты, н/мм Толщина ленты, мм Min диаметр барабана, мм
RS 62 200 1,5-3,2 50
RS 125 315 3,2-4,8 75
RS 187 400 4,8-6,4 100



Соединения (четыре соединения в одной упаковке со стрежнями в нейлоновой оболочке и шайбами)


Сталь оцинкованная Сталь нержавеющая
Заказной номер Ширина, мм Вес, кг Заказной номер Ширина, мм Вес, кг
RS 62 RS 62
RS62J12/300NC 300 0,61 RS62SJ12/300NCS 300 0,61
RS62J12/600NC 600 1,22 RS62SJ12/600NCS 600 1,22
RS62J12/800NC 800 1,64 RS62SJ12/800NCS 800 1,64
RS62J12/1000NC 1000 2,05 RS62SJ12/1000NCS 1000 2,05
RS62J12/1200NC 1200 2,44 RS62SJ12/1200NCS 1200 2,44
RS62J12/1500NC 1500 3,05 RS62SJ12/1500NCS 1500 3,05
RS 125 RS 125
RS125J12/300NC 300 0,91 RS125SJ12/300NCS 300 0,91
RS125J12/600NC 600 1,78 RS125SJ12/600NCS 600 1,78
RS125J12/800NC 800 2,43 RS125SJ12/800NCS 800 2,43
RS125J12/1000NC 1000 3,04 RS125SJ12/1000NCS 1000 3,04
RS125J12/1200NC 1200 3,65 RS125SJ12/1200NCS 1200 3,65
RS125J12/1500NC 1500 4,56 RS125SJ12/1500NCS 1500 4,56
RS 187 RS 187
RS187J12/300NC 300 1,16 RS187SJ12/300NCS 300 1,16
RS187J12/600NC 600 2,69 RS187SJ12/600NCS 600 2,69
RS187J12/800NC 800 3,36 RS187SJ12/800NCS 800 3,36
RS187J12/1000NC 1000 4,20 RS187SJ12/1000NCS 1000 4,20
RS187J12/1200NC 1200 5,33 RS187SJ12/1200NCS 1200 5,33
RS187J12/1500NC 1500 6,26 RS187SJ12/1500NCS 1500 6,26



Шайбы для фиксации и удержании стержня в соединении


стыковка конвейерных лент Anker Flexco
Заказной номер Типоразмер соединения Количество шайб, шт Вес, кг
62-RET-50 62 50 0,04
125-RET-50 125 50 0,05
187-RET-50 187 50 0,06



Стержни для шарнирных соединений


Стержни Обозначение Материал соединяющего стержня
Anker Flexco - замки стыковочные NC Стальной канат в нейлоновой оболочке, предохраняющей от коррозии
замки Anker Flexco NCS Канат из нержавеющей стали в нейлоновой оболочке (в условиях сильной коррозии)


Материал соединяющего стержня Заказной номер Типоразмер соединения Длина стержня, м Вес, кг
NC стальной канат в нейлоновой оболочке NC62-X 62 3 0,05
NC62-C 62 30 0,49
NC1-X 125 3 0,09
NC1-C 125 30 0,77
NC187-X 187 3 0,09
NC187-C 187 30 2,17
NCS канат из стали нержавеющей в нейлоновой оболочке NCS62-X 62 3 0,05
NCS62-C 62 30 0,49
NCS1-X 125 3 0,09
NCS1-C 125 30 0,77
NCS187-X 187 3 0,09
NCS187-C 187 30 2,17



Монтажный инструмент и приспособления для замков типа ALLIGATOR READY SET

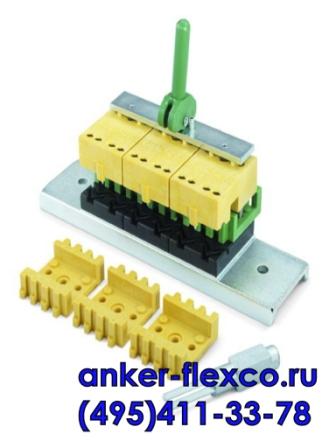

RSC 187 - монтажный станок для установки замков на конвейерные ленты.
монтаж соединения Alligator Ready Set монтажный станок RSC 187


Заказной номер Ширина инструмента, мм Вес, кг
RSC 187 50 0,5
RSC 187-4 100 1,5
RSC 187-6 150 3,0
RSC 187-12 300 5,0
RSC 187-24 600 9,0
RSC 187-48 1200 17,0
RSC 187-60 1500 25,0



RSTK – StapleKit Набор нструментов (в металлическом ящике) со станком RSC 187, установочной плитой, молотком, ножом для снятия обкладок, кусачками и маркером.
набор нструментов стыковка ленты


Заказной номер Ширина инструмента, мм Вес, кг
RSTK4-6 150 8,8 150 8,8
RSTK4-12 300 12,1



Belt Сutter - устройство для резки транспортерных конвейерных лент.
устройство для резки конвейерных лент Belt Сutter


Типоразмер Ширина ленты, мм Вес, кг Типоразмер Ширина ленты, мм Вес, кг
300324 600 8,00 300348 1200 12,70
300330 750 8,70 300360 1500 14,90
300336 900 9,00 300372 1800 17,00
300342 1050 11,80 30023 Запасное лезвие 0,10


Скачать схему установки замков ALLIGATOR READY SET (рус.) >>
Скачать схему установки замков ALLIGATOR READY SET (англ.) >>

Скачать каталог замков ALLIGATOR READY SET (англ.) >>

Обращаем Ваше внимание: замки Flexco Alligator Ready Set поставляем комплектами - то есть и левая и правая половинка замка в сборе, и стоимость изделия сообщаем сразу за ВЕСЬ комплект длиной 1200мм, в отличие от компаний называющих цену за метр погонный!!! Как правило это означает, что за высокую цену Вам предоставят только ПОЛОВИНКУ замка - и именно один! метр погонный половины замка... и Вам придется повторно производить закупку и повторно платить за транспорт..Просим Вас быть внимательнее при формировании заказа у некомпетентных поставщиков!!!

МАРКИ/типы ЗАМКОВ/CТЫКОВ ANKER FLEXCO Alligator® Lacing, Alligator® Plastic Rivet, Alligator® Ready Set™ Staple,Alligator Rivet, Alligator Spiral Lace, Alligator V-Belt Fasteners and V-Belting,Clipper® Wire Hooks, Flexco Wedlok, Flexco Quck-Fit, Flexco Bolt Hinged, Flexco® Bolt Solid Plate, Flexco® Conveyor Belt Rip Repair, Flexco VP™, Flexco® SR™ Rivet Hinged, Flexco® SR™ Rivet Hinged R9, Flexco® BR™ Rivet Solid Plate, Flexco® F-Series

с 20 по 23 апреля 2021 г в Москве проходит специализированная выставка MiningWorld Russia — международная выставка машин и оборудования для горнодобывающей и горнообрабатывающей промышленности в России. выставка MiningWorld Russia это актуальное решение для прямого контакта производителей и поставщиков машин и оборудования для добычи, обогащения и транспортировки полезных ископаемых со специалистами горнодобывающих предприятий, горно-обогатительных комбинатов и оптовых торговых компаний из различных регионов России. Заказать бесплатный билет посетители выставки могут здесь


Для заказа заполните бланк заявки, позвоните нам по телефонам
в Москве: +7(495)411-33-78
или напишите на info@anker-flexco.ru.


Доставка и отгрузка продукции в любой регион любом видом транспорта со складов в Москве и Новосибирске.

Вы можете скачать каталог замков Anker Flexco на нашем сайте.
