Стыковка конвейерных лент - замок FLEXCO BOLT SOLID PLATE с резиновым покрытием

→Программа Flexco (ENG)
→Каталог Bolt Solid Plate Fastener (ENG)
→Каталог Flexco для тяжелого режима работы (RUS)
→Механические системы Flexco стыковки конвейерной ленты (RUS)

Механические болтовые соединения с резиновым покрытием.

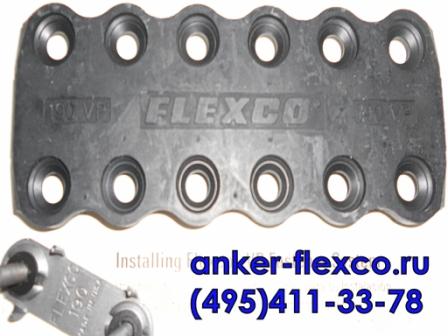

Болтовые пластинчатые соединения «140 VP», «190 VP» и «2 VP» состоят из верхних и нижних пластин, болтов и гаек. Верхние пластины (шесть - в 140 VP , 190 VP и 4 - в 2 VP) соединены цельной обкладкой из вулканизированной резины в полосы, которые устанавливаются на отдельные нижние пластины, предварительно собранные с болтами.

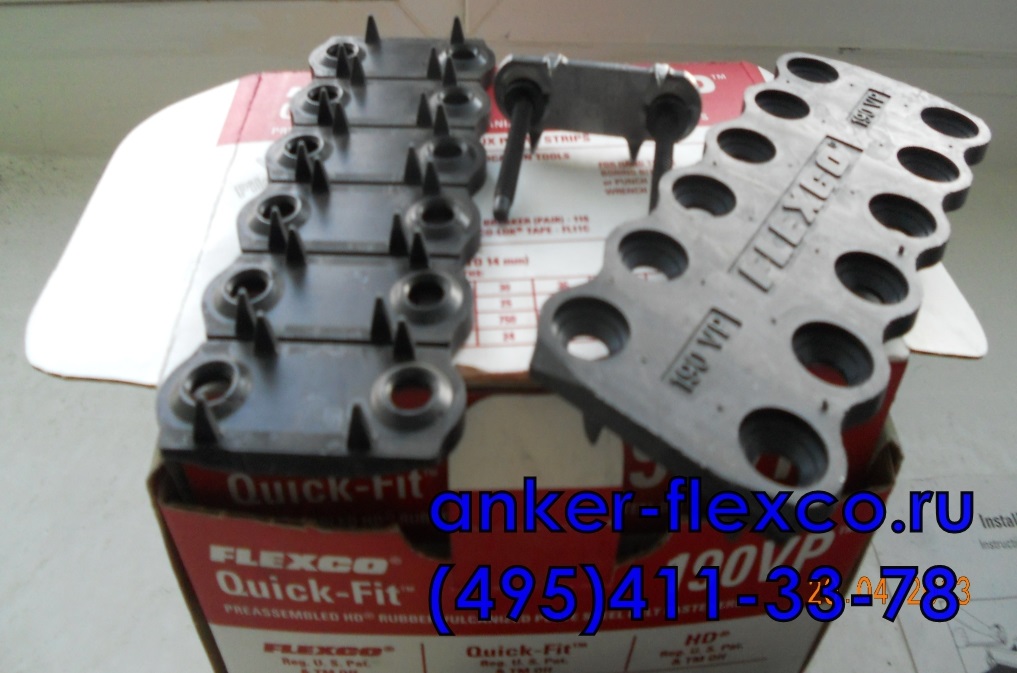

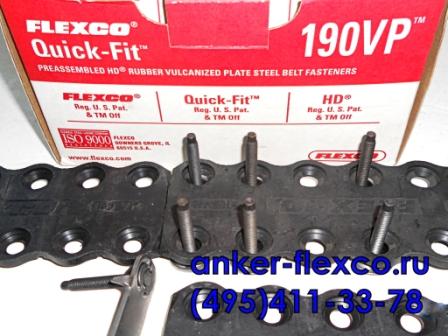

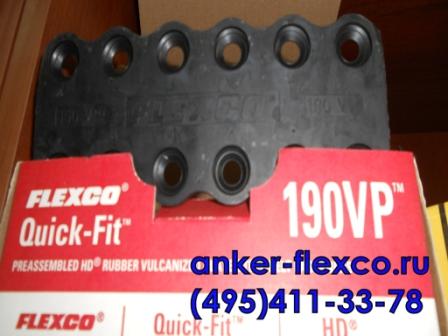

Соединения «VP» поставляются в коробке, содержащей:
• для 140 VP и 190 VP - 5 верхних полос армированных резиной длиной 180 мм каждая;
• для 2 VP - 6 верхних полос армированных резиной длиной 150 мм каждая и комплект нижних пластин, болтов и гаек.

Для стыковки конвейерной ленты шириной 900 мм достаточно одной коробки.

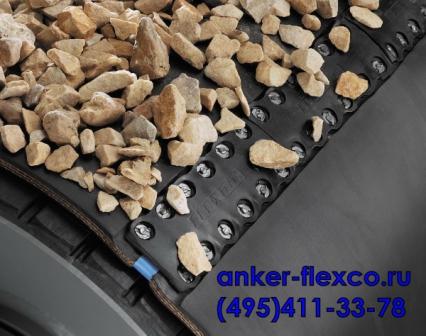

Область применения соединений BOLT SOLID PLATE «VP» FLEXCO ®(Флекско): для стыковки конвейерных лент, транспортирующих высокоабразивный материал: песок, гравий, дробленую породу, соль, уголь, известняк. Пластины, покрытые резиной обеспечивают значительное увеличение срока службы соединения.

Болтовые соединения «VP»

Заказной номер	Ширина ленты, мм	Прочность ленты, Н/мм	Толщина ленты, мм	Min диаметр барабана, мм
140 VP	900 (5х180 мм)	400	5-11	360
190 VP	900 (5х180 мм)	600	8-14	450
2VP	900 (6х150 мм)	750	14-21	760

Количество комплектов соединений VP на один стык (полоса верхних пластин, набор нижних пластин, болтов и гаек).

Ширина ленты, мм	140 VP, 190 VP	2 VP	Ширина ленты, мм	140 VP, 190 VP	2 VP
450	3	3	1050	6	7
600	4	4	1200	7	8
700	4	5	1350	8	9
900	5	6	1500	9	10

Количество комплектов болтовых соединений (нижняя и верхняя пластины, два болта, две гайки)

Ширина ленты	Типоразмер болтового соединения
	140; 190	1,5; 2; 2,25	2,5; 3
	стык 90 градусов	стык 90 градусов	стык 90 градусов
500	16	13	10
650	21	17	14
800	26	21	17
1000	32	26	21
1200	39	31	26
1400	46	37	30

Монтажные инструменты и приспособления

Инструмент	Название	Заказной номер	Типоразмер болтового соединения	Масса, кг
	пробойник	Р1Р Р2Р	140VP, 190VP 2VP	0,06 0,10
	торцовый гаечный ключ	S1S S2S	140VP, 190VP 2VP	0,09 0,09
	направляющая для насадки болтов	2BH	140VP, 190VP, 2VP	0,02
	обламыватель болтов	110 112	140VP, 190VP 2VP	0,60 0,66
Для монтажа с помощью дрели
Инструмент	Название	Заказной номер	Типоразмер болтового соединения	Масса, кг
	пробойник	HР1	140VP, 190VP 2VP	0,07 0,07
	гаечный ключ	HW1	140VP, 190VP 2VP	0,11 0,14
	патрон	5552	140VP, 190VP, 2VP	0.16
Флекско – лок лента
Инструмент	Название	Заказной номер	Типоразмер болтового соединения	Длина, м
	Flexco (Флекско) лок - лента для предотвращения просыпания транспортируемого материала и попадания влаги в стык	FL7C FL11C	140 VP, 190 VP, 2 VP	30 30

Шаблоны

Заказной номер шаблона			Ширина ленты, мм	Масса шаблона, кг
140 VP – 24/600	190 VP – 24/600	2 VP – 24/600	600	12
140 VP – 36/900	190 VP – 36/900	2 VP – 36/900	900	1,8
140 VP – 48/1200	190 VP – 48/1200	2 VP – 48/1200	1200	2,4
140 VP – 60/1500	190 VP – 60/1500	2 VP – 60/1500	1500	3,0
