FLEXCO® BOLT HINGED 375 и 550 серии - купить в России

<< к обзору замков Anker Flexco

Стыковка конвейерных лент - замок FLEXCO BOLT HINGED



Область применения соединений BOLT HINGED FLEXCO (Флекско): конвейеры в строительных и дорожных машинах, угольных, соляных и калийных шахтах, складские конвейеры и т. п.

Болтовые шарнирные соединительные стыки Flexco Bolt Hinged разработаны компанией Flexco cпециально для конвейерного оборудования, где транспортерная лента передвигается по барабанам небольшого диаметра, при этом исходя из условий использования оборудования и высоких нагрузках, необходимо применять ленту значительной толщины до 16мм и прочности до 500N/mm. Требования, указанные производителем оборудования необходимо неукоснительно соблюдать для задач бесперебойной работы оборудования. В качестве примера перечислим только некоторые типы машин и области применения: как правило, указанные параметры встречаются на импортном оборудовании например, в камнедробильных установках, конусные и роторные дробилки, питатели, передвижные сортировочные установки, конвейеры, Powerscreen, Commander, Power Pak, Chieftain, Finesmaster, Metso, дорожно-ремонтной технике (Skandia), мобильных бетонных заводах и т.п; стыки Flexco Bolt Hinged лучшим образом применимы к данным задачам.

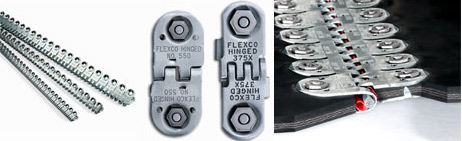

Cоединитель болтовой Flexco Bolt Hinged - это разъемный соединительный металлический шарнир для конвейерных лент толщиной от 6 до 16 мм, c рекомендуемым минимальным диаметром огибания валов (шкивов) от 150мм. Соединитель Flexco Bolt Hinged состоит из двух частей металлических креплений со специальными зубьями со стороны внутренней поверхности, закрепление шарнирного соединителя Flexco Bolt Hinged на стыкуемой транспортерной ленте обеспечивается при помощи специальных болтов и гаек, входящих в поставляемый комплект. Тип крепления соединителя болтового шарнирного Flexco Bolt Hinged также называют компрессионное крепление, когда: замок прочно фиксируется на краях транспортерной ленты болтами, а болты надежно зажимают пластины замка в обкладке транспортерной ленты. Специальные зубцы соединителя, расположенные с внутренней поверхности пластин, проникают в конвейерную ленту и не разрушают тканевый каркас, обеспечивают дополнительную прочность соединения. Благодаря конструкции замка Flexco Bolt Hinged, нагрузка распределяется по плоскости конвейерной ленты равномерно, в т.ч. выступающие зубья замка прочно фиксируют в ленте замок и не допускают выскакивания транспортерной ленты из стыка. Кроме того, для недопускания просыпи транспортируемых материалов мелкой фракции, соединение болтовое можно докомплектовать специальной пластиковой уплотнительной трубкой, уплотнительная трубка вставляется в стык замка Flexco Bolt Hinged и устанавливается в шарнир при помощи специального металлического стержня (штифт), также входящего в комплект поставки.

Трубка уплотнительная поставляется либо в комплекте отрезком на необходимую ширину стыка, либо отдельно метражом (бухтами до 30 погонных метров).

Шарнирный соединитель Flexco Bolt Hinged поставляется в следующих вариантах:

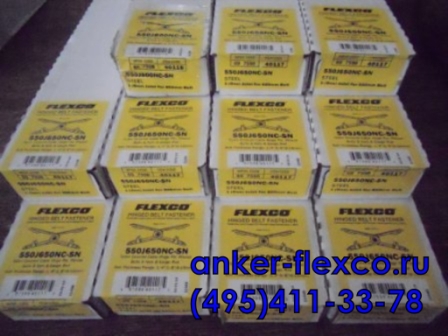

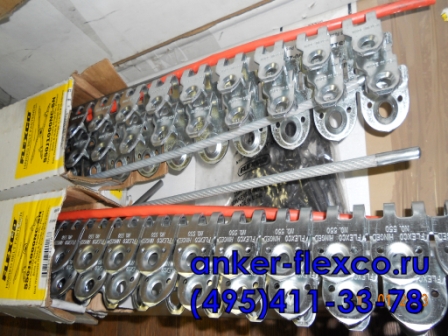

Шарнирное болтовое соединение тип “J” в наборе - в поставляемый комплект стыковочного замка Flexco Bolt Hinged кроме болтов и гаек входит 2 шт полосы крепления замка, стержень (трос) 1 шт., трубка уплотнительная, штифт направляющий 1шт, шайба для фиксации стержня соединительного 2 шт, и комплект монтажных болтов и гаек на необходимую ширину стыка.

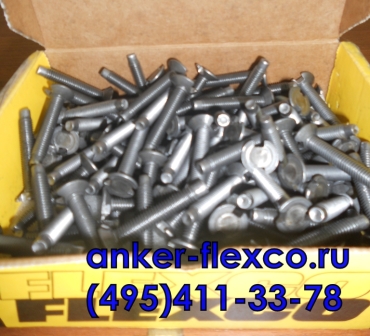

Одинарное болтовое соединение - соединение соответствующего типоразмера замка поставляемое отдельными пластинами. Одинарный стык Bolt Hinged возможен к поставке в исполнении одиночная пластина (50 штук в комплекте, двойная пластина (25 шт в компл) и тройная пластина (18 шт в компл). Стержни и уплотнительные трубки в случае заказа одинарных соединений необходимо заказывать отдельно. Дополнительно можно заказать и монтажные болты и гайки в упаковках по 100 шт.

К достоинствам стыков Flexco Bolt Hinged cерий 375 и 550, кроме применения на оборудовании и машинах с малым диаметром шкивов (валов) и высочайшей прочности, необходимо добавить и доступную простоту установки – монтажа замка на конвейерную ленту: так точную разметку отверстий для крепежных болтов можно произвести применив специальные шаблоны- металлические лекала на необходимую ширину ленты с точно размеченными отверстиями, пробить отверстия рекомендуем при помощи специальных пробойников, фиксация болтов обеспечивается специальными гаечными ключами, инструмент производится компанией Flexco для монтажа стыков при помощи электроинструмента, и для ручного монтажа.Неоспоримым фактом надежности замков Flexco можно отнести следующий факт: нередки cлучаи, когда конвейерная лента в результате длительной эксплуатации нуждается в замене, при этом шарниры Flexco не подверглись износу и пригодны к дальнейшей эксплуатации. В этих случаях механики высверливают старые крепежные болты Flexco и устанавливают на новую ленту соединители Flexco 550 или 375 серий с ранее эксплуатировавшейся ленты при помощи специальных ремонтных болтов и гаек Flexco предлагаемых компанией Flexco отдельно, специально для подобных ремонтных работ.Ремонтные болты и гайки Flexco поставляются в картонных фирменных упаковках по 100шт. Дополнительная техническая информация по теме соединители болтовые 550 J и 375J отображена в каталоге Flexco для тяжелых условий эксплуатации.

Основные характеристики


Типоразмер соединения Прочность ленты, Н/мм Толщина ленты, мм Min диаметр барабана, мм
375Х 400 6-10 125
550 500 6-16 200

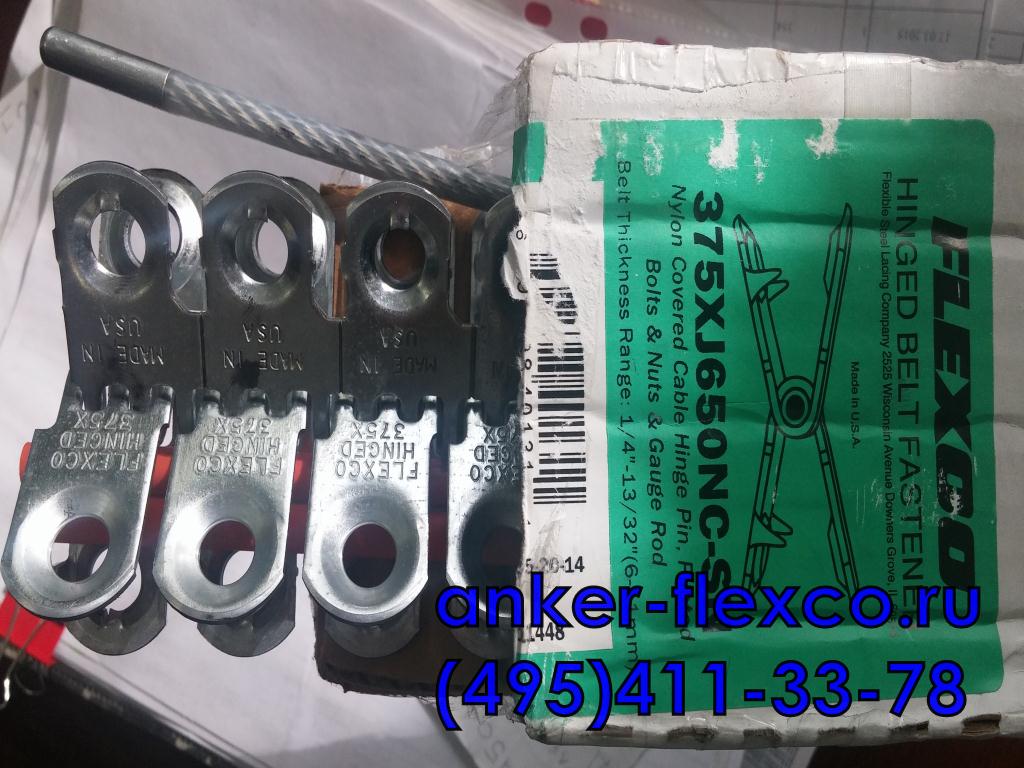

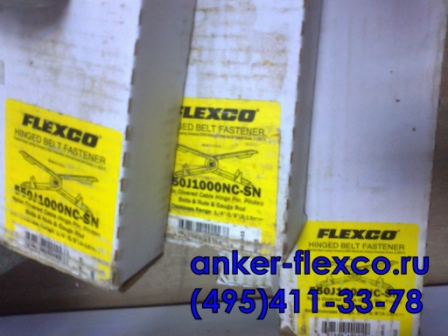

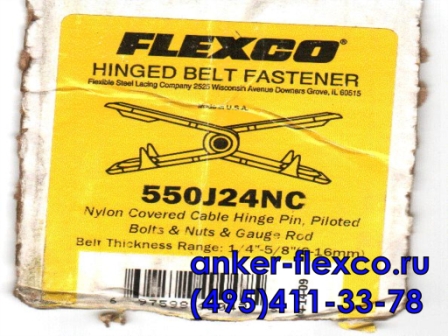

Комплект (шарнир, болты, гайки, стержень, уплотнительная трубка) на 1 стык соответствующей ширины конвейерной ленты.

Ширина ленты, мм Заказной номер Масса, кг
сталь оцинкованная сталь нержавеющая
400 375 XJ 400 NC-SN 375 XSJ 400 NCS 1,28
500 375 XJ 500 NC-SN 375 XSJ 500 NCS 1,59
650 375 XJ 650 NC-SN 375 XSJ 650 NCS 2,07
800 375 XJ 800 NC-SN 375 XSJ 800 NCS 2,55
1000 375 XJ 1000 NC-SN 375 XSJ 1000 NCS 3,18
1200 375 XJ 1200 NC-SN 375 XSJ 1200 NCS 3,77
1400 375 XJ 1400 NC-SN 375 XSJ 1400 NCS 4,46

500 375 J 500 NC-SN 550 SJ 500 SSC 1,66
650 375 J 650 NC-SN 550 SJ 650 SSC 2,16
800 375 J 800 NC-SN 550 SJ 800 SSC 2,66
1000 375 J 1000 NC-SN 550 SJ 1000 SSC 3,32
1200 375 J 1200 NC-SN 550 SJ 1200 SSC 4,00
1400 375 J 1400 NC-SN 550 SJ 1400 SSC 4,65


Дополнительные стержни


Ширина ленты, мм Заказной номер Масса, кг Ширина ленты, мм Заказной номер Масса, кг
650 550 MA J 650 SC - SN 2,1 500 375 XEJ 500 NB 1,59
650 375 XEJ 650 NB 2,07
800 375 XEJ 5800 NB 2,55
800 550 MA J 800 SC - SN 2,7 1000 375 XEJ 51000 NB 3,18
1200 375 XEJ 1200 NB 3,77
650 550 SJ 650 NB 2,16
1000 550 MA J 1000 SC - SN 3,3 800 550 SJ 12800 NB 2,66
1000 550 SJ 1000 NB 3,32
1200 550 SJ 1200 NB 4,00



Сплавы

СПЛАВ «Megalloy»
(самый стойкий к износу и истиранию)


Ширина ленты, мм Заказной номер Вес, кг
650 550 MA J 650 SC - SN 2,1
800 550 MA J 800 SC – SN 2,7
1000 550 MA J 1000 SC - SN 3,3
1200 550 MA J 1200 SC - SN 4,0
Антимагнитный сплав

Ширина ленты, мм Заказной номер Вес, кг
500 375 XEJ 500 NB 1,59
650 375 XEJ 650 NB 2,07
800 375 XEJ 800 NB 2,55
1000 375 XEJ 1000 NB 3,18
1200 375 XEJ 1200 NB 3,77
650 550 SJ 650 NB 2,16
800 550 SJ 800 NB 2,66
1000 550 SJ 1000 NB 3,32
1200 550 SJ 1200 NB 4,00
1400 550 SJ 1400 NB 4,50

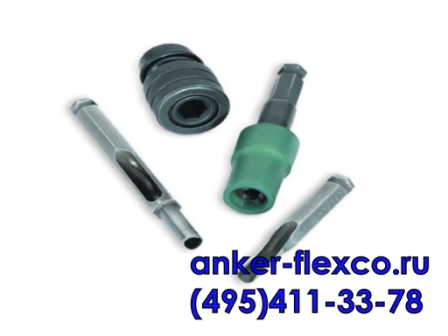

Монтажные инструменты и приспособления для BOLT HINGED FLEXCO


Инструмент Название Заказной номер Типоразмер болтового соединения Масса, кг
Anker Flexco - замки стыковочные пробойник S1S 375X, 550 0,06
замки Anker Flexco стыковочные торцовый гаечный ключ S1S 375X, 550 0,09
Anker Flexco - замки для конвейерных лент обламыватель болтов 110 375X, 550 0,60
Для монтажа с помощью дрели
Инструмент Название Заказной номер Типоразмер болтового соединения Масса, кг
Anker Flexco пробойник HP1 375X, 550 0,07
Anker Flexco - замок стыковочный гаечный ключ HW1 375X, 550 0,11
Anker Flexco - замок стыковочный для конвейерной ленты патрон 5552   0.16



Шаблоны для пробивки отверстий под болты



Anker Flexco - замки стыковочные Anker Flexco

Применение шаблонов для пробивки отверстий под болты гарантирует точное расстояние между отверстиями.

Ширина ленты, мм Заказной номер Масса, кг Заказной номер Масса, кг
для соединения 375X для соединения 550
400 375X-400 0,84 --- ---
500 375X-500 1,05 5-500 1,05
650 375X-650 1,36 5-650 1,36
800 375X-800 1,68 5-800 1,68
1000 375X-1000 2,09 5-1000 2,09
1200 375X-1200 2,51 5-1200 2,51
1400 375X-1400 2,93 5-1400 2,93
1600 --- --- 5-1600 3,35


Скачать каталог замков FLEXCO BOLT HINGED (англ.) >>



МАРКИ/типы ЗАМКОВ/CТЫКОВ ANKER FLEXCO Alligator® Lacing, Alligator® Plastic Rivet, Alligator® Ready Set™ Staple,Alligator Rivet, Alligator Spiral Lace, Alligator V-Belt Fasteners and V-Belting,Clipper® Wire Hooks, Flexco Wedlok, Flexco Quck-Fit, Flexco Bolt Hinged, Flexco® Bolt Solid Plate, Flexco® Conveyor Belt Rip Repair, Flexco VP™, Flexco® SR™ Rivet Hinged, Flexco® SR™ Rivet Hinged R9, Flexco® BR™ Rivet Solid Plate, Flexco® F-Series




Для заказа заполните бланк заявки, позвоните нам по телефонам
в Новосибирске: +7 (383) 214-81-07, +7 (383) 287-40-54, +7 (383) 287-40-34, +7 913-912-81-07
в Москве: +7 (495) 411-33-78
или напишите на info@anker-flexco.ru.


Доставка и отгрузка продукции в любой регион любом видом транспорта со складов в Москве и Новосибирске.

Вы можете скачать каталог замков Anker Flexco на нашем сайте.
