Замки FLEXCO® BOLT SOLID PLATE 140E,190E 1-1/2ES,140EЕ,140ES, 190EE,190ES,2-1/4C,2E,2ES - купить в России<< к обзору замков Anker Flexco Стыковка конвейерных лент - замки FLEXCO ®BOLT SOLID PLATE Quick Fit®
(cоединитель транспортерной ленты болтовой пластинчатый модификации 140E,190E,1-1/2ES,140EЕ,140ES, 190EE,190ES,2-1/4C,2E,2ES и др.)
Область применения: Для стыковки транспортерных конвейерных лент высоконагруженных конвейеров, в шахтах, карьерах стройматериалов, сталелитейных заводах, зерновых элеваторах, химических предприятиях, во взрывоопасной среде и т. п.

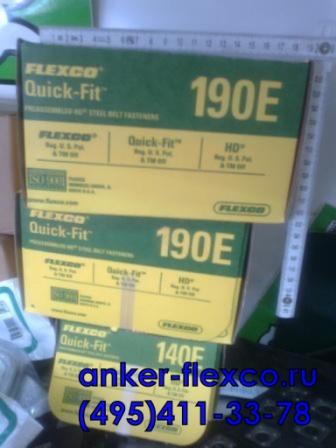

Замки Flexco ®серий 190Е и 140Е наиболее известны в России из широкого спектра продукции компании Flexco® для ремонта и обслуживания ленточного конвейерного транспорта. Именно благодаря качеству и надежности этих моделей замков Flexco® в настоящее время на Российском рынке комплектующих для конвейерного оборудования появились внешне похожие "эрзац" замки сомнительного происхождения из Китая и Турции. В том числе известны такими "поделками" и некоторые российские фирмы. При внешней схожести (порой весьма отдаленной) подобные эрзац поделки далеки от необходимого качества, например более мягкий металл, и тп. Подобную "эрзац"продукцию , как правило, никто не сертифицирует, не проводит принятых испытаний и тд.,максимум этим некачественным изделиям присваивается поставщиком брендовое имя. Предупредив Вас о имеющихся в продаже подделках Flexco® замков , вернемся к настоящим , качественным изделиям Flexco, которые компания производит с 1907 года:
БОЛТОВЫЕ СТЫКИ Flexco ®предусматривают возможность соединения транспортерных лент на конвейерах и плоского и желобчатого типа, в том числе стыки болтовые пластинчатые 140E, 190E, 1-1/2 и др. предусматривают и использование при ремонте значительных продольных разрывов и повреждениях транспортерной ленты,в тех случаях когда недопустим длительный простой конвейерного оборудования и важна оперативность и простота в ремонте транспортерной ленты и резинотканевого и резинотросового типа. Так например замки Flexcо® Bolt Solid Plate были успешно применены на угольной шахте при ремонте продольного разрыва ленты в Ростовской области предприятием "Южнерудресурс",где во время аварии на шахте на подземном шахтном конвейере возникло продольное повреждение-разрез на всю длину конвейерной ленты. Своевременно аварийная ситуация замечена не была, и лента транспортера была просто разрезана по всей длине. Длина пореза ленты составила 1500 метров (1,5км). При помощи болтовых соединителей Flexco ® в кратчайшие сроки порез был отремонтирован и лента восстановлена, что значительно сократило время простоя шахты, связанное с ожиданием поставки новой транспортерной ленты в специальном исполнении.
Для недопускания просыпи транспортируемого груза и недопускания попадания влаги внутрь стыка рекомендуем установить в стык замка уплотнительную ленту Flexco Lock Tape использование специальной уплотнительной ленты позволяет значительно продлить срок службы соединительного стыка конвейерной ленты и добиться герметичности соединения. для оптимизации установки соединительных стыков и экономии трудозатрат компания изготовитель Flexco предлагает для каждого типоразмера соединительного замка специальный инструмент и оснастку: шаблоны для точной разметки отверстий, пробойники, гаечные ключи, болтообламыватели, направляющие, оборудование для подрезки краев ленты транспортерной, устройства для натяжки конвейерных лент и тп. также для облегчения задачи по пробивке отверстий рекомендуем использовать специальный силиконовый спрей.

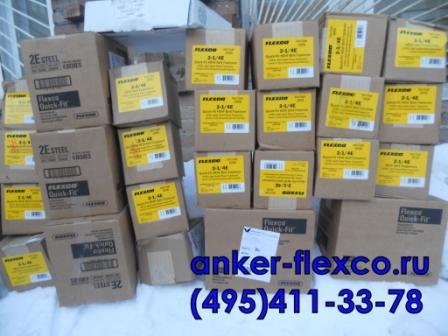

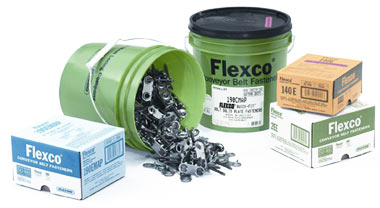

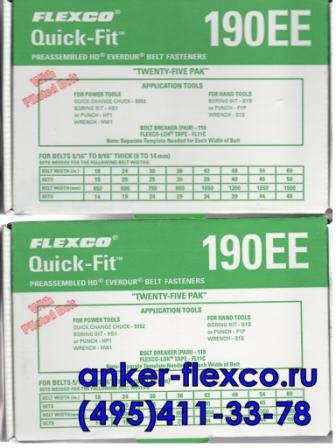

Замки болтовые неразъемные Flexco поставляются в комплекте: верхняя и нижняя пластина с болтами и гайками в коробках по 25 комплектов, либо в специальных ведрах по 100 комплектов замка. каждая упаковка замка имеет табличку с указанием количества пластин необходимых для соединения транспортерной ленты определенной ширины.
Кроме таких достоинств болтового неразъемного стыка Bolt SolidPlate производства компании Flexco®, как высочайшая прочность соединения транспортерной ленты и отсутствие просеивания транспортируемого по конвейеру материала в результате высочайшей герметичности шва конвейерной ленты, необходимо добавить, что дополнительная прочность стыка и сопротивление вырыванию транспортерной ленты из соединенных болтами пластин замка Flexco® типов 140E, 190E, 1-1/2, 2-1/2, 2-1/4, 3 обеспечивается специальными зубцами с внутренней стороны пластин замка. Зубцы
специальной формы проникают глубоко в каркас стыкуемой конвейерной транспортерной ленты и при этом не повреждают волокон каркаса транспортерных лент.

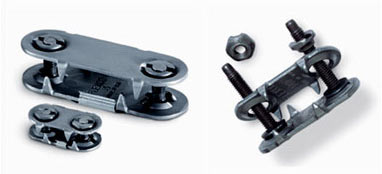

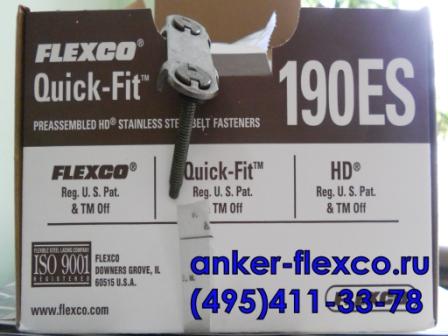

Стыки болтовые неразъемные Flexco ® поставляются уже предварительно собранными (наборы Quick-Fit) для максимально быстрой установки на транспортерную ленту, а именно: в каждую нижнюю пластину замка Flexco ® вмонтированы два болта, кончики монтажных болтов для облегчения закручивания гаек имеют направляющую гладкую цилиндрическую часть, а зубцы имеют специально заточенные края, для наилучшего проникновения в обкладку стыкуемой транспортерной ленты.
Болтовые соединители Flexco позволяют соединять транспортерную ленту толщиной от 5мм до 24мм с прочностью соединения от 315 N/mm до 1000N/mm, расчетный минимальный диаметр огибания валов от 250мм до 1200мм.
 Стандартным вариантом соединения конвейерной транспортерной ленты является соединение под углом 90 градусов; как правило это стандартные конвейера желобчатого типа для транспортировки сыпучих материалов, при соответствии минимально допустимого диаметра валов (барабанов конвейера) данный вариант является наиболее оптимальным. Но кроме стандартных вариантов соединения транспортерной ленты под прямым углом, возникают ситуации, когда минимальный диаметр огибания барабанов конвейера меньше на 25 % рекомендуемого для имеющегося типоразмера замка.В таких случаях возможно выполнение стыковки сшивки транспортерной ленты под углом 45 градусов. Соединение конвейерной ленты под углом в 45 градусов позволяет распределить нагрузку на большую площадь ленты, также конвейерная лента более легко проходит под очистительными устройствами (лезвиями и ножами для очистки). Кроме того, увеличивается срок службы очистительного устройства.
При стыковке соединении элеваторных конвейерных лент выбор замка болтового пластинчатого замка Bolt Solid Plate является наиболее оптимальным: благодаря ровной нижней части замка достигается ровность беговой нижней части ленты, что предотвращает постукивание и шум, возникающее при контакте выступающих частей других замков о поверхность барабана, футеровки или конвейерных роликов. Также стыковку элеваторной-норийной ленты используя соединители Flexco® (Флекско), можно успешно выполнить в ограниченном пространстве. При необходимости, в сверхтяжелых условиях работы можно добиться увеличения прочности
стыка конвейерной ленты на 35%, применив дополнительно соединительную прокладку из нейлоновой ткани EP, используемой в каркасе конвейерной ленты.
На базе конструкции болтового неразъемного соединения Bolt Solid Plate фирма Flexco ® разработала обрезиненные болтовые соединения VP. Обрезиненные стыковые соединители Flexco VP представляют собой верхнюю и нижнюю резиновые полосы армированные внутри шестью пластинчатыми болтовыми соединителями Flexco BSP на типоразмере 140VP и 190 VP, а в соединении 2VP установлены четыре пластины.
На основе конструкторских решений при создании замка Bolt Solid Plate фирмой Flexco разработано соединение конвейерной ленты марки Wedlok. Соединение транспортерной ленты при помощи стыковой системы Wedlok предназначено для оперативного ремонта конвейерных лент при разрывах. Соединение имеет высокую прочность на растяжение до 1250N/mm, выполняется в короткие сроки по сравнению с соединением ленты методом вулканизации (склеивание) и не требует специальных профессиональных навыков.
Достоинствами и преимуществами обрезиненных стыковых соединителей-замков Flexco являются: Увеличение срока службы соединения, наилучший вариант для cтыковки лент при транспортировке высокообразивных материалов, например, гравий щебень, песок, наличие cлоя резины дает дополнительную защиту пластин от износа и ударных нагрузок, высокая герметичность стыка и отсутствие просыпи и попадания влаги внутрь соединения, высокая ровность и "гладкость" cоединения при условии установки пластин стыковочных заподлицо с верхним слоем ленты, снижение уровня шума при контакте замка соединительного с узлами,агрегатами и роликами конвейера, и конечно высокая оперативность в ремонте и простота при установке с использованием минимального количества инструментов и оснастки.
Для снятия резиновой обкладки рекомендуем использовать устройства FSK-1, FB-1, обрезиненные замки Flexco VP рекомендуется использовать при соединении лент с усилием на разрыв до 800N/mm, прочие же основные технические параметры и установочные размеры обрезиненного стыка VP cоответствуют болтовым пластинчатым соединителям Bolt Solid Plate: например Flexco® 140E - Flexco® 140 VP и тд. Поставляемая нами продукция Flexco® имеет 100% оригинальное качество и сопровождается СЕРТИФИКАТОМ СООТВЕТСТВИЯ , в том числе разрешена для применения в угольных шахтах.
Основные характеристики
| Типоразмер соединения |
Прочность ленты,Н/мм |
Толщина ленты, мм |
Min диаметр барабана, мм |
Кол-во компл. в коробке шт. |
Металл (материал) соединения |
| Сталь |
Сталь нержавеющая |
Мегалой |
Ивердьюр |
| 1 |
315 |
5 - 11 |
250 |
25 |
+ |
|
|
|
| 140 |
400 |
5 - 11 |
300 |
25 |
+ |
+ |
+ |
+ |
| 190 |
630 |
8 - 14 |
400 |
25 |
+ |
+ |
+ |
+ |
| 1 - 1/2 |
500 |
11 - 17 |
400 |
25 |
+ |
+ |
+ |
+ |
| 2 |
800 |
14 - 21 |
700 |
25 |
+ |
+ |
+ |
+ |
| 2 - 1/4 |
1000 |
14 - 30 |
850 |
25 |
+ |
|
|
|
| 2 - 1/2 |
800 |
19 - 25 |
1000 |
10 |
+ |
|
|
|
| 3 |
1000 |
24 или более |
1200 |
10 |
+ |
|
|
|
| * Устойчивость соединений |
к абразивному износу |
Х |
Х |
О |
С |
| к химическим воздействиям |
С |
Х --> О |
С |
С |
| к коррозии |
Б |
О |
С |
С |
* Устойчивость:
Х – хорошая
С –слабая
Б –благоприятная
О - отличная
Количество комплектов болтовых соединений (нижняя и верхняя пластины, два болта, две гайки)
| Ширина ленты |
Типоразмер болтового соединения |
| 140; 190 |
1,5; 2; 2,25 |
2,5; 3 |
| стык 90 градусов |
стык 90 градусов |
стык 90 градусов |
| 500 |
16 |
13 |
10 |
| 650 |
21 |
17 |
14 |
| 800 |
26 |
21 |
17 |
| 1000 |
32 |
26 |
21 |
| 1200 |
39 |
31 |
26 |
| 1400 |
46 |
37 |
30 |
Монтажные инструменты и приспособления для замков FLEXCO BOLT SOLID PLATE
| Инструмент |
Название |
Заказной номер |
Типоразмер болтового соединения |
Масса, кг |
 |
пробойник |
Р1Р
Р2Р
РЗР |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,06
0,10
0,13 |
 |
торцовый гаечный ключ |
S1S
S2S
S3S |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,09
0,09
0,13 |
 |
направляющая для насадки болтов |
2BH |
|
0,02 |
 |
обламыватель болтов |
110
112
113 |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,60
0,66
0,90 |
 |
зубило для замены изношенных верхних пластин, предотвращающих необходимость замены соединения стыка |
C1C
C2C |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2 |
0,54
0,54 |
| Для монтажа с помощью дрели |
| Инструмент |
Название |
Заказной номер |
Типоразмер болтового соединения |
Масса, кг |
 |
пробойник |
HР1
HР2
HРЗ |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,07
0,07
0,10 |
 |
гаечный ключ |
HW1
HW2
HWЗ |
140, 190, RP1, 375Х, 550
1-1/2, 2, 2-1/4, RP2
2-1/2, 3 |
0,11
0,14
0,17 |
 |
патрон |
5552 |
|
0.16 |
| Флекско – лок лента |
| Инструмент |
Название |
Заказной номер |
Типоразмер болтового соединения |
Длина, м |
 |
Flexco (Флекско) лок - лента для предотвращения просыпания транспортируемого материала и попадания влаги в стык |
FL7C
FL11C |
140, 190, 1-1/2, 2, 2-1/4,
2-1/2, 3 |
30
30 |

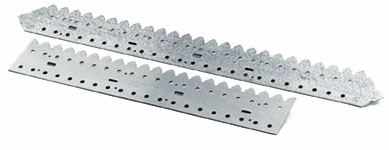

| Шаблоны |
  |
Для пробивки (сверления) отверстий под болты соединений. Шаблоны гарантируют точное расстояние между пластинами |
Скачать схему установки замков FLEXCO BOLT SOLID PLATE (англ.) >>
Скачать каталог замков FLEXCO BOLT SOLID PLATE (англ.) >>
